SEVEN SEGMENT DISPLAY (JENIS ANODA)

Pengertian Seven Segment Display



Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

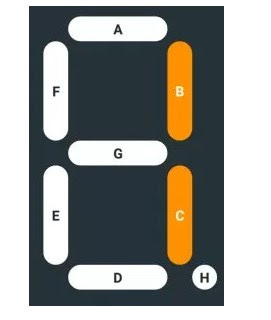

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

LED 7 Segmen (Seven Segment LED)

Seven Segment Display sering dipakai oleh para peminat Elektronika adalah 7 bagian yang memakai LED (Light Emitting Diode) sebagai penerangnya.  LED 7 Segmen tersebut biasanya mempunyai 7 Segmen atau elemen garis dan 1 segmen titik yang menandakan “koma” Desimal. Jumlah semua segmen atau elemen LED sebenarnya adalah 8.

Cara kerjanya juga sangat  gampang, ketika elemen tersebut diberikan gelombang listrik, maka Display akan menampilkan angka atau digit yang diinginkan sesuai dengan kombinasi yang diberikan. LED 7 Segmen terbagi menjado dua jenis yaitu “LED 7 Segmen common Cathode” dan “LED 7 Segmen common Anode”.

LED 7 Segmen Tipe Common Anode (Anoda)

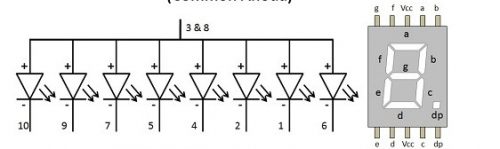

Dalam Common Anode (Anoda), Kaki Anoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan kaki Katoda akan menjadi Input untuk masing-masing Segmen LED. Anoda yang bergabung menjadi satu Pin tersebut akan diberikan tegangan positif dan Signal Kendali akan diberikan kepada masing-masing Kaki Katoda Segmen LED.

Cara Kerja 7 Segment

Kerja 7 segment secara sederhananya adalah sebagai berikut:

• Untuk memunculkan angka 0 maka bagian-bagian yang harus dihidupkan adalah A,B,C,D,E,F
• Untuk menyalakan 7 segment dapat dilakukan secara langsung dengan memberi logika 1 pada jenis common cathode dan memberi logika 0 pada common anode
• Tetapi bila kita mau menampilkan data dari input biner maka kita memerlukan decoder biner ke 7 segment

Berikut diagram 7 segment

7 segment terbagi menjadi 2 macam yaitu tipe common anode dan tipe common cathode.

• Untuk tipe common anode, kaki anode dari kumpulan led akan di jadikan satu dan dihubungkan dengan vcc sehingga diperlukan tengah negatif untuk menyalakannya

Untuk mengubah common anode menjadi common cathode maupun kebalikannya bisa digunakan Gerbang Not.

Agar Lebih Jelas

1. Untuk menampilkan digit 0 maka deretan led yang harus dinyalakan adalah A,B,C,D,E,F.

2. Untuk menampilkan digit 1 maka deretan led yang harus dinyalakan adalah B,C.

3. Untuk menampilkan digit 2 maka deretan led yang harus dinyalakan adalah A,B,D,E,G.

4. Untuk menampilkan digit 3 maka deretan led yang harus dinyalakan adalah A,B,C,D,G.

5. Untuk menampilkan digit 4 maka deretan led yang harus dinyalakan adalah B,C,F,G.

6. Untuk menampilkan digit 5 maka deretan led yang harus dinyalakan adalah A,C,D,F,G.

7. Untuk menampilkan digit 6 maka deretan led yang harus dinyalakan adalah A,C,D,E,F,G.

8. Untuk menampilkan digit 7 maka barisan led yang wajib dihisupkan adalah A,B,C.

9. Untuk menampilkan digit 8 maka deretan led yang harus dinyalakan adalah A,B,C,D,E,F,G.

10. Untuk menampilkan digit 9 maka deretan led yang harus dinyalakan adalah A,B,C,D,F,G.

Intinya 7 segment akan menyalakan angka sesuai dengan tabeld7 segment.

Jenis-Jenis Seven Segment

Seven segmen di bagi menjadi :

Common Anoda

Common Anoda adalah kode yang terhubung dalam semua anoda LED pada seven segmen. Common anoda dikasih tegangan VCC dan seven segmen dengan common anoda akan aktif pada saat diberi logika rendah (0) atau sering disebut aktif low. Kaki katoda dari merek a sampai h sebagai kode aktifasi yang memutuskan nyalanya LED.

Fungsi-fungsi Seven Segment Display Dalam Kehidupan Sehari-hari :

• Untuk jam digital.
• Untuk papan score pada olahraga.
• Untuk Calculator.

Prinsip Kerja Seven Segment

Prinsip kerja dari seven segment ini adalah inpuan bilangan biner pada switch dikonversi masuk kedalam decoder, baru kemudian decoder mengkonversi bilangan biner tersebut ke dalam bilangan desimal, yang mana bilangan desimal ini akan ditampilkan pada layar seven segmen. Fungsi dari decoder sendiri adalah sebagai pengkonversi bilangan biner ke dalam bilangan desimal.

 Berikut Tabel Kebenaran Anoda :
